PCBA panel ayırıcı nasıl çalışır?

Selam! PCBA Panel Ayırıcıların tedarikçisi olarak, bu şık makinelerin nasıl çalıştığını sizinle paylaşmaktan büyük heyecan duyuyorum. O halde hemen içeri dalalım!

PCBA Panel Ayırıcı Neyse Nedir?

Nasıl çalıştığının detayına girmeden önce, PCBA Panel Ayırıcının ne olduğunu anlayalım. Bir PCBA (Baskılı Devre Kartı Düzeneği) paneli genellikle lehimleme, test vb. gibi daha verimli üretim süreçleri için bir arada gruplandırılmış birden fazla ayrı PCB içerir. PCBA Panel Ayırıcı, bu ayrı PCB'leri onlara herhangi bir zarar vermeden panelden ayırmak için tasarlanmış bir makinedir.

Operasyonun Temelleri

PCBA Panel Separatörün çalışma prensibi separatör tipine göre değişiklik gösterebilmektedir. Ancak genel olarak konuşursak, süreçte yer alan birkaç ortak adım vardır.

1. Panelin Yüklenmesi

İlk adım PCBA panelini ayırıcıya yüklemektir. Bu, makinenin kurulumuna bağlı olarak manuel veya otomatik olarak yapılabilir. Daha küçük operasyonlar için manuel yükleme yeterli olabilir ancak yüksek hacimli üretim için genellikle otomatik yükleme sistemi kullanılır. Panel, ayırıcının belirlenen alanına, düzgün şekilde hizalandığından emin olunarak dikkatlice yerleştirilir.

2. Panelin Sabitlenmesi

Panel yüklendikten sonra yerine sabitlenmesi gerekir. Bu çok önemlidir çünkü ayırma işlemi sırasındaki herhangi bir hareket hatalı kesimlere yol açabilir ve PCB'lere zarar verme potansiyeline sahiptir. Çoğu ayırıcı, paneli sıkı bir şekilde yerinde tutmak için kelepçeler veya başka tutma mekanizmaları kullanır.

3. Kesme veya Ayırma

Bu sürecin temel kısmıdır. Bireysel PCB'leri panelden ayırmak için kullanılan farklı yöntemler vardır:

Yönlendirici Tabanlı Ayırma

Popüler yöntemlerden biri, birPCB Kesim Yönlendiricisi. Bu yaklaşımda, bir yönlendirici bit yüksek hızda döner ve panel üzerinde önceden tanımlanmış ayırma çizgileri boyunca keser. Yönlendirici, hassas kesimlere izin verecek şekilde karmaşık yolları takip edecek şekilde programlanabilir. Karmaşık şekillere sahip PCB'ler ve temiz, pürüzsüz kenarlar elde etmek için mükemmeldir.

Yönlendirici, programlanan modellere göre X, Y ve bazen Z eksenleri boyunca hareket eder. Bu hareket, yüksek doğruluk sağlayan bilgisayarlı sayısal kontrol (CNC) sistemi tarafından kontrol edilir. Frezenin kesme derinliği panelin kalınlığına bağlı olarak da ayarlanabilir.

V - Oluk Ayırma

Bir diğer yaygın yöntem ise V-oluk ayırmadır. PCB'ler genellikle ayırma hatları boyunca V şeklinde oluklarla üretilir. AV - oluklu PCBA Panel Ayırıcı, bu oluklar boyunca basınç uygulamak için özel bir bıçak kullanarak bireysel PCB'lerin temiz bir şekilde parçalanmasına neden olur. Bu yöntem nispeten hızlı ve basittir ve başlangıçtan itibaren V-oluklarla tasarlanan PCB'ler için uygundur.

Delme Ayırma

Bazı durumlarda delme de kullanılır. Ayırıcının bir zımba ve kalıp seti vardır. Panel bunların arasına yerleştirilir ve zımba etkinleştirildiğinde bireysel PCB'leri panelden dışarı çıkmaya zorlar. Bu yöntem hızlıdır ve yüksek hacimli üretim için kullanılabilir, ancak karmaşık PCB şekilleri için yönlendirici tabanlı yöntem kadar kesin olmayabilir.

4. Ayrılmış PCB'lerin Çıkarılması

Ayırma işlemi tamamlandıktan sonra bireysel PCB'lerin makineden çıkarılması gerekir. Bu, otomatik bir çıkarma sistemi aracılığıyla yapılabilir. Ayrılan PCB'ler genellikle daha fazla işlenebilecekleri veya paketlenebilecekleri bir toplama alanına, genellikle bir taşıma bandına yönlendirilir.

Farklı PCBA Panel Ayırıcı Çeşitleri

Çevrimdışı PCB Depaneler

BirÇevrimdışı PCB Depanelerüretim hattından bağımsız olarak kullanılabilen bağımsız bir makinedir. Daha küçük üretim süreçleri için veya panel sökme işlemini ana montaj sürecinden farklı bir yerde gerçekleştirmeniz gerektiğinde harika bir seçenektir. Çalışma açısından esneklik sunar ve farklı panel boyutlarına ve PCB tasarımlarına göre kolaylıkla ayarlanabilir.

PCB Otomatik Kesme Makinesi

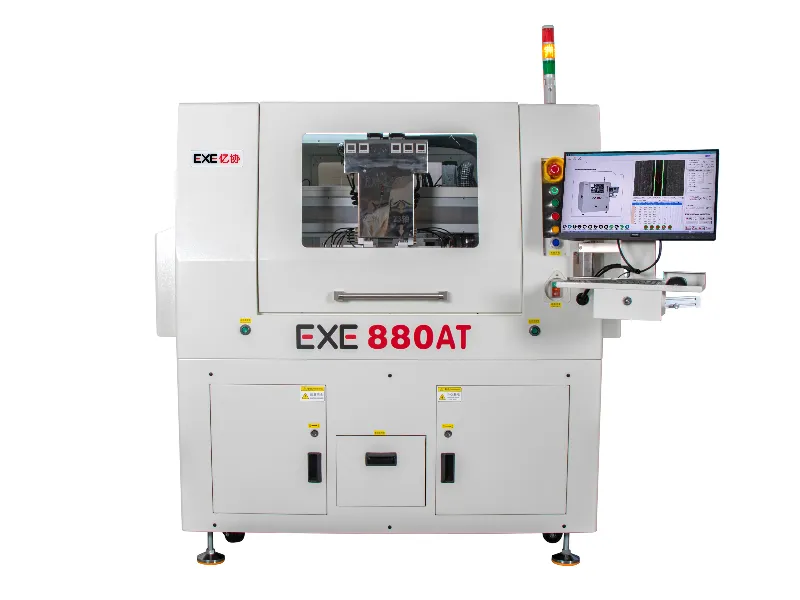

PCB Otomatik Kesme Makinesiyüksek hacimli üretim için tasarlanmıştır. Minimum insan müdahalesi ile kısa sürede çok sayıda panelin üstesinden gelebilir. Bu makineler genellikle tutarlı ve doğru kesim sağlamak için gelişmiş sensörler ve kontrol sistemleriyle donatılmıştır. Üretim hattına entegre edilebilirler, böylece üretim süreci daha akıcı hale gelir.

PCBA Panel Ayırıcı Kullanmanın Faydaları

1. Geliştirilmiş Verimlilik

PCBA Panel Ayırıcı, PCB ayırma sürecini otomatikleştirerek üretim hızını önemli ölçüde artırabilir. Kısa sürede birden fazla paneli işleyebilir; bu, manuel ayırmadan çok daha hızlıdır. Bu, özellikle zamanın önemli olduğu büyük ölçekli üretim için önemlidir.

2. Daha Yüksek Kalite

PCBA Panel Ayırıcının hassasiyeti, ayrılan PCB'lerin temiz kenarlara sahip olmasını ve hasarsız olmasını sağlar. Bu, daha kaliteli son ürün elde edilmesini, kusurlu birimlerin sayısının azaltılmasını ve müşteri memnuniyetinin artırılmasını sağlar.

3. Maliyet – Etkinlik

PCBA Panel Ayırıcıya yapılan ilk yatırım önemli olsa da uzun vadede maliyetten tasarruf sağlayabilir. Artan verimlilik, işçilik maliyetlerini azaltır ve daha düşük kusur oranı, daha az atık ve daha az yeniden işleme maliyeti anlamına gelir.

PCBA Panel Separatör İhtiyaçlarınız İçin Bize Ulaşın

PCBA Panel Ayırıcı pazarındaysanız, sizi koruduk. Makine yelpazemiz, aşağıdakiler de dahil olmak üzereÇevrimdışı PCB Depaneler,PCB Kesim Yönlendiricisi, VePCB Otomatik Kesme Makinesi, farklı üretim ortamlarının farklı ihtiyaçlarını karşılamak üzere tasarlanmıştır. İster küçük ölçekli bir üretici, ister büyük ölçekli bir üretim tesisi olun, size doğru çözümü sağlayabiliriz.

Özel gereksinimlerinizi görüşmek üzere bizimle iletişime geçmekten çekinmeyin. İşletmeniz için en iyi seçimi yapmanıza yardımcı olmak ve PCB üretim sürecinizin sorunsuz ilerlemesini sağlamak için buradayız.
